1.產品介紹
CQB重型不銹鋼磁力驅動泵（即磁力泵），是應用現代磁學原理，采用內外磁鋼推拉傳遞，磁路中間用隔離套將液體封閉在隔離套內，以靜密封代動密封，徹底解決了其它泵機械密封無法避免的跑冒、滴漏之弊端。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。該泵選用耐腐蝕的不銹鋼，鋼玉陶瓷、四氟石墨等材料制造。是一種全密封、無泄漏、無污染、安全防爆、高效節能的新型化工用泵，創(chuàng )造“無泄漏車間”、“無泄漏工廠”實現安全、文明生產。

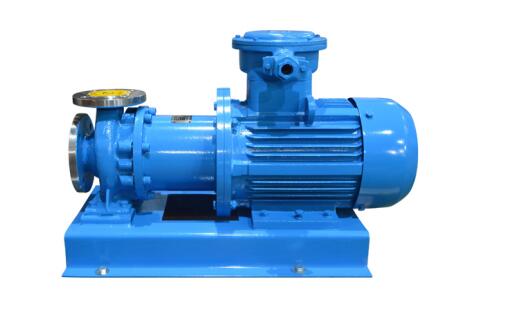

2. 產品圖片
3. 應用范圍
CQB型不銹鋼磁力驅動泵廣泛應用于石油、化工、制藥、電鍍、食品、電影照相洗印、科研機構、國防工業等單位。抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易燃，易爆、易揮發液體的輸送。
4.產品特點
（1）CQB型不銹鋼磁力驅動泵的泵體采用耐腐蝕不銹鋼（SS304/316/316L/2205）。
（2）CQB型不銹鋼磁力驅動泵的外磁鋼選用稀土磁鋼，永不退磁。
（3）CQB型不銹鋼磁力驅動泵的葉輪采用本公司獨特模型，擁有高強度、不易變形、耐腐耐磨、流道光滑、水利性能優越、水力摩擦損失小、效率高等特點。
（4）CQB型不銹鋼磁力驅動泵經過我公司多年研發改進。擁有結構緊湊，外型美觀，體積小，噪音低，運行可靠，使用維修方便等特點。
5.型號意義
6.規格參數
|
型號 |
流量Q (m3/h) |
揚程 (m) |
轉速 (r/min) |
效率 η (%) |
電機型號 |
功率 （KW） |
|
CQB32-20-125 |
3.2 |
20 |
2900 |
35 |
YB802-2 |
1.1 |
|
CQB32-20-160 |
3.2 |
32 |
2900 |
35 |
YB90S-2 |
1.5 |
|
CQB40-25-105 |
6.3 |
12.5 |
2900 |
45 |
YB802-2 |
1.1 |
|
CQB40-25-125 |
6.3 |
20 |
2900 |
42 |
YB90L-2 |
2.2 |
|
CQB40-25-160 |
6.3 |
32 |
2900 |
35 |
YB100L-2 |
3 |
|
CQB40-25-200 |
6.3 |
50 |
2900 |
28 |
YB132S1-2 |
5.5 |
|
CQB50-40-85 |
12.5 |
8 |
2900 |
56 |
YB802-2 |
1.1 |
|
CQB50-32-105 |
12.5 |
12.5 |
2900 |
54 |
YB90L-2 |
2.2 |
|
CQB50-32-125 |
12.5 |
20 |
2900 |
50 |
YB100L-2 |
3 |
|
CQB50-32-160 |
12.5 |
32 |
2900 |
46 |
YB112M-2 |
4 |
|
CQB50-32-200 |
12.5 |
50 |
2900 |
39 |
YB132S2-2 |
7.5 |
|
CQB50-32-250 |
12.5 |
80 |
2900 |
30 |
YB160L-2 |
18.5 |
|
CQB65-50-125 |
25 |
20 |
2900 |
58 |
YB132S1-2 |
5.5 |
|
CQB65-50-160 |
25 |
32 |
2900 |
56 |
YB132S2-2 |
7.5 |
|
CQB65-40-200 |
25 |
50 |
2900 |
49 |
YB160M-2 |
15 |
|
CQB65-40-250 |
25 |
80 |
2900 |
46 |
YB180M-2 |
22 |
|
CQB80-65-125 |
50 |
20 |
2900 |
66 |
YB132S2-2 |
7.5 |
|
CQB80-65-160 |
50 |
32 |
2900 |
64 |
YB160M-2 |
15 |
|
CQB80-50-200 |
50 |
50 |
2900 |
60 |
YB160L-2 |
18.5 |
|
CQB80-50-250 |
50 |
80 |
2900 |
55 |
YB200L1-2 |
30 |
|
CQB100-80-125 |
100 |
20 |
2900 |
72 |
YB160M-2 |
15 |
|
CQB100-80-160 |
100 |
32 |
2900 |
70 |
YB160M-2 |
22 |
|
CQB100-65-200 |
100 |
50 |
2900 |
68 |
YB200L1-2 |
30 |
|
CQB100-65-250 |
100 |
80 |
2900 |
64 |
YB225M-2 |
45 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.以上電機功率配置對應介質密度為1g/cm3。如密度變大對應加大電機功率。
3.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會(huì )影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)泵在倒灌工況下安裝時需要在泵的進出口管路上安裝閥門，最好能安裝管道補償器。泵在吸上工況下時需要在泵的進口裝底閥、出口安裝閥門。
（4）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）在使用泵之前，應該對泵的各個緊固件進行檢查。
（2）泵在運轉過程中的旋轉方向應該要跟要求符合的。
（3）泵腔充滿液體方可開機，切勿干燒空轉。
（4）常規磁力泵嚴禁輸送含顆粒的介質。
（5）有何疑問請來電咨詢021-62987392.
9.常見問題
（1）泵不出水，檢查泵是否反轉以及進水管道漏氣。
（2）流量不足可能吸入管徑太小，或者密封環嚴重磨損。
（3）揚程過低檢查轉速是否變慢，或者流量過大。
（4）其它問題請來電咨詢021-62987392
10、使用需知
（1）CQB型不銹鋼磁力驅動泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空轉，同時避免在工作中途停電后在啟動時所造成的空轉運轉。
（2）CQB型不銹鋼磁力驅動泵被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。
（3）CQB型不銹鋼磁力驅動泵輸送易結晶的介質請采用永球公司生產的保溫夾套型襯氟磁力泵。在二次開機前，需確保物料保溫正常。
（4）CQB型不銹鋼磁力驅動泵裝配內磁轉子對準外磁轉子軸向定位時，由于磁吸力，用戶應采取適當的緩沖措施，以免卡、夾手指。
（5）CQB型不銹鋼磁力驅動泵在工作過程中，如發現有不正常的聲音或其它故障時，需立即停機檢查，待排除故障后方可繼續運轉。
（6）CQB型不銹鋼磁力驅動泵長期停機不使用時，應切斷電源，泵內沖洗干凈。進出口封閉好，以防顆粒進入泵腔。
（7）CQB型不銹鋼磁力驅動泵更多使用細節請來電咨詢021-62987392
